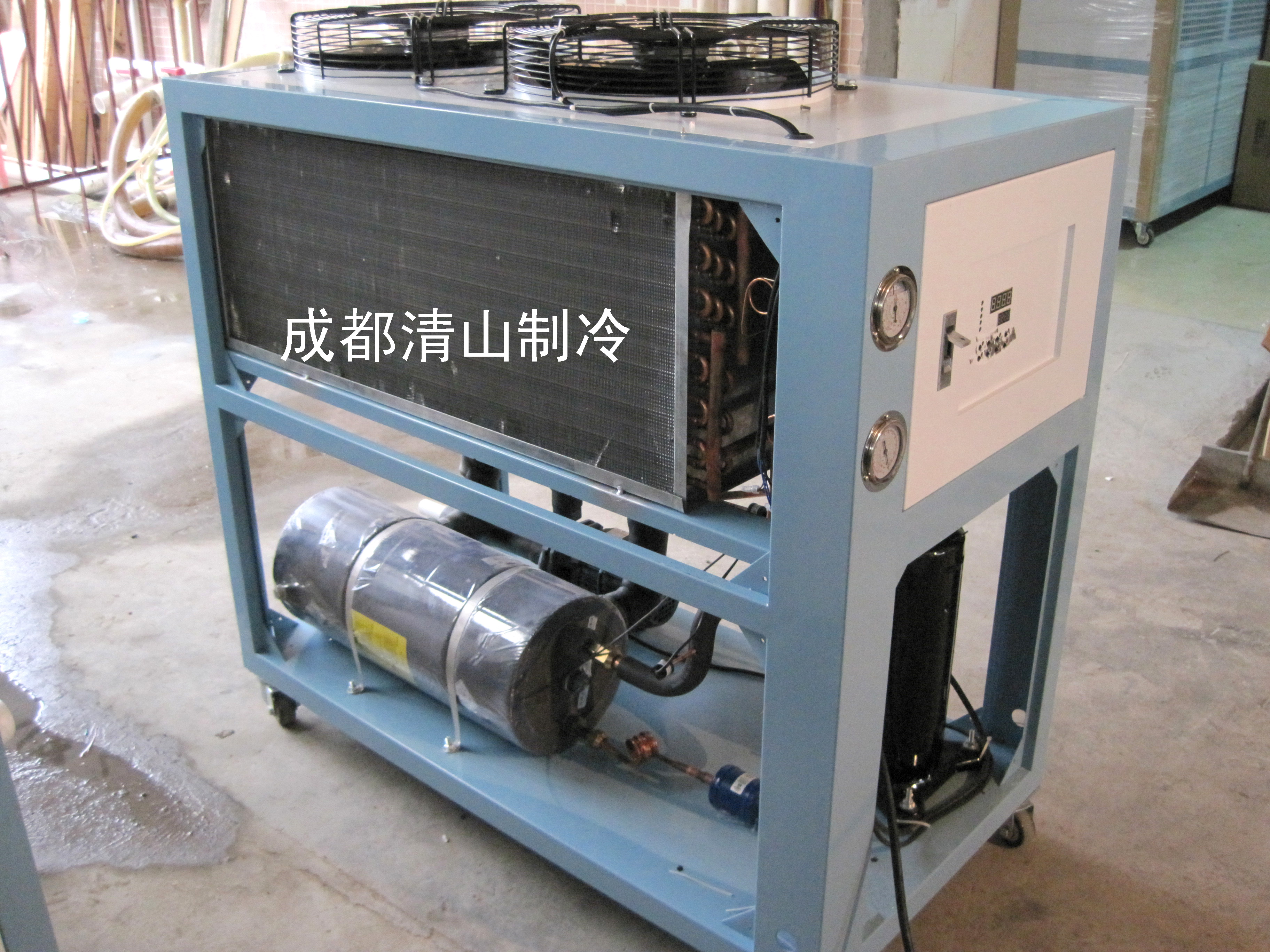

图为2013年我公司为成都某毛肚加工厂安装的冷水机组

简单介绍:

冷水机组电器控制系统主要由电源和自控装置两大部分组成.电源装置主要通过接触器对机组的压缩机,水泵,散热风扇等组件进行电源的供给及切断.自控装置主要包括液晶显示屏,温控器,压力保护器,延时器,继电器,过载保护等部分.这些装置相互组合,通过PLC程序演算,对机组的运行进行监测并自动控制启动和停止.

1.制冷量控制:制冷循环过程中,压缩机如果频繁启动或停止,会使冷冻水水温产生急剧的变化,而且影响冷水机组的使用寿命.冷水机组采用监测冷冻水温度变化,自动卸载的技术,减少压缩机的频繁启停,保护机组并不影响生产.一般采用温度继电器与电磁阀组合进行控制.

2.温度控制:在冷冻水出口端安装温度继电器,当检测到出口水温低于规定温度时,压缩机自动停止,并关闭供液电磁阀,节省能源.

3.流量控制:冷水机组一半采用制冷剂在管内循环,水在管外流动的模式,为保证制冷性能的均衡,一般采用外平衡热力膨胀阀控制制冷剂的流速,膨胀阀的感温包一般安装于冷水机制冷剂的出口处.

4.防冻装置:当循环水泵发生故障或是负载过低时,可能会使冷冻水降到冰点以下,从而结冰,对冷水机组造成致命影响,为保证机组的安全性能,有两种方式可以保护机组不受伤害:一是在冷冻水出口管路上安装温度继电器,当检测到温度过低时,停止冷水机组的运行,温度继电器的安装位置有一定的讲究,感温包应该插入到冷冻水管路中,否则不准确;再一种是采用断水继电器,当检测到水量不足时,自动停止冷水机组的运转.

冷水机组控制元件及功能较多,就不一一阐述了,冷水机组采用综合控制的方式及时准确的监测机组运行状况,并在液晶显示屏上显示运行过程,自动调节,可以实现一键操作之目的.
